Reactor SBR

Los experimentos fueron llevados a cabo en un reactor SBR (Figura 1), con un volumen útil de 12 L y una relación altura/diámetro de 4,7. El reactor tenía una (1) válvula de entrada del afluente, dos (2) válvulas situadas a lo largo del reactor para permitir la toma de muestras, una (1) válvula de purga en el fondo del reactor y una (1) válvula de salida del efluente. La aireación era generada mediante tres (3) bombas de aire cada una con una capacidad de oxigenación 1200 cc/ min y dos (2) difusores de burbuja fina, para un total de seis (6) difusores, los cuales mantenían la concentración de oxigeno disuelto en el reactor entre 2-4 mg/L. La agitación era realizada con un agitador de varilla (Heidolph) a 40 RPM. El afluente ingresaba al reactor mediante una bomba peristáltica (Masterflex) con una caudal de 50 ml/ min y el efluente era descargado mediante una electroválvula que permitía la salida automática de este. La edad de los lodos empleada fue 15 d.

Todas las partes descritas se encontraban conectadas a un controlador lógico programable (PLC), mediante el cual se programaron tanto las etapas como los tiempos para el funcionamiento del reactor, de esta manera, la fase llenado se realizó de forma estática durante 2 h, la etapa de reacción se realizó durante 8 h (4 h de aireación y 4 h de mezcla) y finalmente la sedimentación se llevó a cabo durante 2 h, para un total de 12 h por ciclo y 2 ciclos al día. Estas condiciones de operación promueven no solo la remoción material carbonáceo, sino también de material nitrogenaceo, debido a que favorece la formación de etapas combinadas aerobias y anóxicas dentro del mismo sistema.

Figura 1. Reactor SBR a escala piloto para el tratamiento de colorantes

Caracterización de la biomasa

El reactor fue inoculado con lodo floculento proveniente de un reactor SBR empleado en el tratamiento de las aguas residuales domésticas en el municipio de San Jerónimo, Antioquia. La caracterización inicial del lodo arrojó una concentración de sólidos suspendidos totales (SST) de 3240 mg/L y 2576 mg/L de sólidos suspendidos volátiles (SSV), donde los SSV fueron aproximadamente el 79% de los SST, indicando un alto porcentaje de material orgánico presente. El índice volumétrico de los lodos (IVL) fue 21,45 ml/g, indicando un lodo con buena sedimentabilidad (IVL < 100 ml/g).

Preparación del agua sintética

Se prepararon 20 L diarios de agua sintética, compuesta por el colorante azo (C1 o C2 según el diseño de experimento), 10 ml de macronutrientes y 10 ml de micronutrientes. La preparación de los macronutrientes fue: 6 g/L NH₄Cl; 8 g/L KH₂PO₄; 16 g/L K₂HPO₄. La preparación de los micronutrientes fue: 0,75 g/L MgSO₄·7H₂O; 0,05 g/L FeSO₄·7H₂O; 0,05 g/L ZnSO₄; 0,1g/L CaCl₂·2H₂O [¹⁵]. Los dos colorantes azo empleados, fueron suministrados por la empresa Cultivos de San Nicolás, dedicada al teñido de flores, ubicada en el municipio de Rionegro, Antioquia. El colorante azo C1 tenía una DQO de 1200 mg/L, un pH de 6,58, el NH₄⁺ de 2,30 mg/L, el fosforo total menor al límite de detección (< 0,1 mg P/L) y el color era naranjado. El colorante azo C2 tenía una DQO de 1220 mg/L, un pH de 6.8, el NH₄⁺ de 3,14 mg/L, el fosforo total menor al límite de detección (< 0,1 mg P/L) y el color era púrpura.

Diseño de experimentos con los colorantes

El arranque y estabilización del reactor se realizó durante 2 semanas, empleando como sustrato la dextrosa, con el fin de permitir la adaptación de los microorganismos a sus nuevas condiciones de funcionamiento. Posteriormente, los ensayos consistieron en el análisis de dos (2) cargas diferentes para cada colorante (C1 y C2). El diseño de experimentos que se llevó a cabo ocurrió en dos fases; la fase 1 en la que se adicionó el colorante C1 con una carga orgánica volumétrica de 3,0 g DQO/L.d y 7,0 g DQO/L.d (Cada carga se evaluó durante aproximadamente 30 días). Posterior a esto, se realizó un tiempo de espera de una semana donde se alimentaba solo con dextrosa para evitar dejar trazas de C1 en el reactor. En la fase 2 se adicionó el colorante C2 empleando las mismas cargas previamente evaluadas para C1.

Análisis fisicoquímicos

Para el análisis de los parámetros in situ se utilizó un equipo multiparamétrico HQ40d para el seguimiento del oxígeno disuelto dentro del reactor y un pHmetro WTW pH 7110 para la lectura del pH. Adicionalmente, se analizaron los parámetros fisicoquímicos de Demanda Química de Oxígeno (DQO), Nitrógeno Amoniacal (NH₄⁺) y Fósforo total en el afluente y efluente del reactor y Sólidos Suspendidos Totales (SST), Sólidos Suspendidos Volátiles (SSV) en la biomasa, siguiendo los criterios analíticos del Estándar Métodos [²¹]. Para la determinación del Carbono Orgánico Disuelto (COT) se empleó el método de combustión a alta temperatura, filtrando previamente la muestra a analizar a través de un filtro de membrana de Nylon de 0,45 µm en viales de 40 mL previamente muflados a una temperatura aproximada de 550°C durante al menos una hora, luego cada uno de los viales fueron preservados a pH < 2 utilizando ácido fosfórico H₃PO₄ , para ser llevados a su posterior lectura en el analizador de carbono orgánico total Apollo 9000.

En el caso de la biomasa contenida en el reactor, se hicieron también observaciones del lodo aerobio empleando un microscopio Axioplan Universal Zeiss para epifluorescencia y luz transmitida con el fin de determinar el estado de los lodos, además, se calculó el Índice Volumétrico de Lodos (IVL) para evaluar la sedimentabilidad de la biomasa que se formaba en el reactor (Rodriguez y Peñuela, 2017). Todos los análisis fueron realizados en el laboratorio del grupo Diagnostico y Control de la Contaminación (GDCON), laboratorio acreditado para el análisis de aguas por el IDEAM bajo la norma NTC-ISO/IEC 17025, Resolución 1665 del 12 de julio de 2011.

Análisis Estadísticos

Para observar la variación en el tiempo de los diferentes puntos de muestreo en las plantas de tratamiento, se hizo un análisis exploratorio de los datos, gráficas de cajas y bigotes y correlaciones entre las variables estudiadas. Los resultados se representan como el promedio ± desviación estándar. El análisis estadístico fue realizado empleando el software Statgraphics plus 5.1.

Análisis de eficiencias

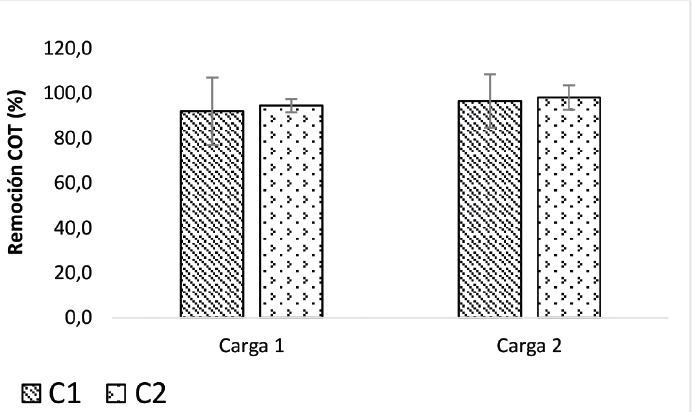

La Figura 2 muestra los resultados de las eficiencias obtenidas con los colorantes C1 y C2, para cada una de las cargas aplicadas. Con la carga 1 (3,0 g DQO/L.d), las eficiencias fueron menores con ambos colorantes comparado con las eficiencias obtenidas empleando la carga 2 (7,0 g DQO/L.d). Los valores promedio fueron 92,02% (C1) y 94,60% (C2) con la carga 1 y 96,69% (C1) y 98,30% (C2) con la carga 2. Estas altas eficiencias encontradas indican que los reactores SBR son sistemas adecuados para el tratamiento de este tipo de aguas, ya que todas las eficiencias fueron superiores al 90% independientemente de la carga aplicada y, por otro lado, comparando las cargas, se evidenció que con la carga 2 es posible potenciar las reacciones metabólicas realizadas por los microorganismos y que dicha carga, más que inhibir los procesos, funciona como fuente de energía para llevar a cabo los procesos metabólicos de catabolismo y anabolismo; en este sentido, Cobos y González [²²] definieron que algunos microorganismos son capaces de crecer usando los colorantes azo como única fuente de carbono, donde, estos realizan el rompimiento del enlace azo y utilizan las aminas formadas como fuente de carbono y energía para su crecimiento, adicionalmente, Coughlin et al. [²³] sugirieron en su estudio que, los microorganismos adaptados a este tipo de sustrato (Colorantes azo), pueden sintetizar azoreductasas, las cuales se encargan de romper los enlaces azo en presencia de oxígeno molecular, siendo esta una de las vías de degradación de estos colorantes.

Figura 2. Eficiencia de remoción del carbono orgánico total (COT).

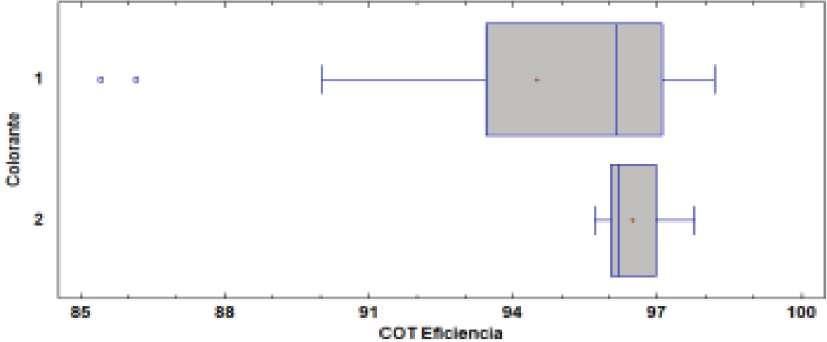

Comparando el comportamiento de los colorantes C1 y C2 (Figura 3), se encuentra que las mayores remociones de COT ocurrieron con el colorante C2, con un promedio de 96,45%, frente a 94,31% para C1, estos resultados permiten establecer que la composición del colorante C1 podría contener agentes químicos inhibitorios de los procesos biológicos, lo que podría explicar, la ligera diferencia de remoción entre ambos colorantes. Por otro lado, para C1, se encontraron algunos valores atípicos (85,21% y 86,43%) y una desviación de los datos mucho mayor, comparado con la desviación para C2, indicando que el reactor operado con C1 pudo sufrir importantes variaciones, lo que sustenta la hipótesis de un compuesto inhibitorio en su composición. Se tiene también, que para C1, la mayoría de los valores estaban por debajo de la media, contrario a C2, donde la mayoría de los valores estaban por encima de ésta. Estadísticamente, la mediana para ambos colorantes tuvo un comportamiento igual, independiente de las condiciones de operación del reactor y el tipo de colorante usado.

Figura 3. Comparación de eficiencias de remoción para los colorantes C1 y C2.

La Tabla 1 presenta el análisis estadístico para los porcentajes de remoción representados en términos de COT, para los dos colorantes evaluados con sus respectivas cargas orgánicas. La varianza (σ²) de C2 fue 0,545, indicando un comportamiento más eficiente de remoción del COT, en comparación al colorante C1, donde la varianza fue 15,674. Esta afirmación se corrobora con la desviación estándar, obteniéndose nuevamente un menor valor para C2 (σ = 0,738), comparado con C1 (σ = 3,959), lo que indica que tiene un comportamiento más homogéneo respecto a la mediana que el que describe el colorante C1. Los valores que se muestran del rango para los dos tipos de colorantes permiten analizar la dispersión de sus datos, donde la mayor dispersión se ocurrió para el colorante C1, con un rango de 12,770, en comparación con el colorante C2 donde el rango fue mucho menor (2,082).

Tabla 1. Resumen estadístico de la eficiencia COT por colorante.

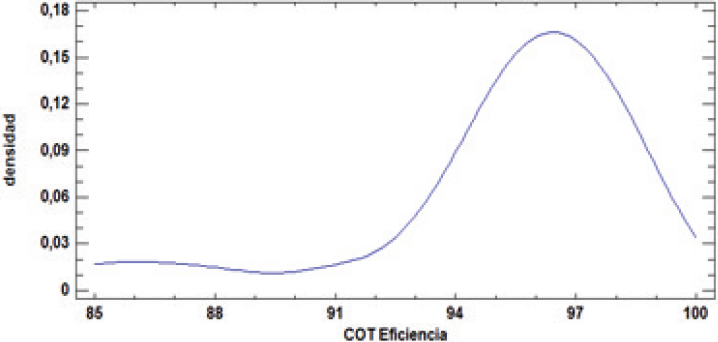

En la Figura 4 se hace un análisis del comportamiento general del sistema SBR, en ésta se observa que hay un sesgo significativo desplazado hacia la izquierda, queriendo decir con esto, que gran parte de los datos están por debajo del valor de la mediana de 96,172%, por lo tanto, los valores obtenidos para el experimento en general, tales como: la varianza, la desviación estándar y el rango, permiten clasificar la eficiencia del reactor en términos de remoción del COT como un tratamiento eficiente en cuanto a remoción de materia orgánica. Dado que el p-valor es menor a 0,05, la hipótesis nula (comportamiento igual para ambos colorantes) se acepta, teniéndose entonces, que el reactor SBR es capaz de remover la materia orgánica generada a partir del agua residual sintética tanto para el colorante C1 como para el colorante C2. Autores como Sathian et al. [²⁴], encontraron eficiencias del orden de 79,4% para la remoción de materia orgánica en un reactor SBR con ciclos de 24 horas compuestos por llenado, reacción, sedimentación y espera, empleando aguas residuales de una industria de colorantes, por otro lado, Ong et al. [²⁵] evaluaron la eficiencia en un reactor SBR para la remoción materia orgánica en aguas residuales con el colorante Naranja II, con eficiencias promedio del 80%. Finalmente, Khosravi et al. [²⁶], obtuvieron eficiencias del orden de 98% en un reactor SBR para la remoción de materia orgánica en aguas residuales de una empresa textil con el colorante Ftalocianina, lo anterior demuestra la alta eficacia que tienen los reactores SBR en la remoción de materia orgánica en presencia de colorantes.

Figura 4. Distribución general del COT para el reactor SBR.

En promedio la relación C:N:P para C1 fue 100:2.73:0.64 y 100:3.96:0.78 para las cargas 1 y 2, respectivamente, y para C2 de 100:4.13:0.74 para la carga 1 y 100:5.10:0.84 para la carga 2. En los reactores aerobios la relación óptima se ha establecido en valores de 100:5:1 [²⁷], siendo este el balance ideal, con el cual los microorganismos adquieren los macronutrientes necesarios para incorporar a la célula y realizan el proceso de degradación de la materia orgánica de forma eficiente. En este sentido, al emplear el colorante C1, el balance tanto con la carga 1 como 2 fue menor al teórico, mientras que con C2 el balance fue más elevado con valores más cercanos a la teoría, lo que sustenta las mayores eficiencias alcanzadas con ese colorante. Es importante destacar que los colorantes azo se caracterizan por tener en su estructura el grupo azo -N=N- como cromóforo asociado a grupos auxocromos (-NH₃ , -COOH, -OH, -NHR, -SO₃Na) [²²], por esta razón, es importante la determinación de los nutrientes y en especial del nitrógeno, el cual hace parte de la estructura de estos colorantes.

Análisis de la biomasa

Se encontraron concentraciones promedio de SST con el colorante C1, del orden de 1770 mg/L y 1856 mg/L para las cargas 1 y 2, respectivamente, y de SSV de 1467 mg/L para la carga 1 y 1501 mg/L para la carga 2 (Figura 5a). En cuanto al colorante C2, las concentraciones promedio de SST fueron 1898 mg/L y 1932 mg/L para las cargas 1 y 2, respectivamente, y 1605 mg/L y 1732 mg/L para los SSV con las cargas 1 y 2, respectivamente (Figura 5b). Estos resultados demuestran que la población de microorganismos fue menor cuando se empleó el colorante C1 en el reactor SBR y esta aumentó, cuando se empleó el colorante C2, resultados acordes con lo encontrado en los porcentajes de remoción del COT y que evidencian que el colorante C1 constituye un limitante en el crecimiento de los microorganismos, mientras que el colorante C2 es incorporado en la célula fácilmente por los microorganismos, lo que permite acelerar los procesos metabólicos de catabolismo y anabolismo para el crecimiento celular.

Figura 5. Comparación de la concentración de SST y SSV. a) Colorante C1. b) Colorante C2.

La Figura 6 muestra la variación de la relación SSV/SST de la biomasa analizada durante el tiempo de experimentación. Ambos colorantes tuvieron comportamientos similares en cuanto a esta relación, donde el colorante C1 tuvo una mayor cantidad de sus datos por debajo de la mediana, representada con un valor de SSV/SST de 0,82, mientras que el colorante C2 presentó una concentración bastante homogénea, con la mayor parte de sus datos cercanos a la mediana con un valor de SSV/SST de 0,87. También se encontró que ambos colorantes tuvieron valores atípicos, tanto por debajo como por encima de la media, lo cual demuestra la variabilidad que pueden tener los microorganismos en los diferentes días de monitoreo del reactor. Comparando ambos colorantes se concluye que tanto con C1 como C2, la relación SSV/SST fue en promedio la adecuada para un tratamiento biológico, ya que los resultados indicaron en la mayoría de los casos el 80% de los sólidos suspendidos presentes en el reactor eran de naturaleza orgánica, lo que hace referencia a una adecuada población de microrganismos para llevar a cabo los procesos biológicos, con mejores resultados para el colorante C2, lo que era de esperarse debido a las mayores eficiencias de remoción de materia orgánica presentadas.

Figura 6. Relación de los SSV/SST para los colorantes C1 y C2.

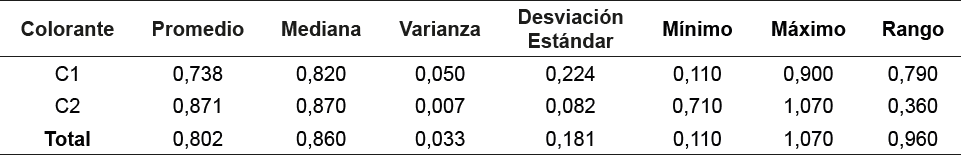

La Tabla 2 presenta el análisis estadístico de la biomasa en términos de relación SSV/SST. La varianza (σ² )de C2 fue 0,007, valor muy por debajo de la varianza de C1 (σ² = 0.050), indicando un mejor comportamiento de los microorganismos con C2 en comparación al colorante C1. Esta afirmación también se puede afirmar con la desviación estándar (σ), donde para C2 se obtuvo un valor de 0,082, mientras que para C1 fue 0,224, indicando un comportamiento más homogéneo para C2, en cuanto al crecimiento de los microorganismos.

Tabla 2. Resumen estadístico para SSV/SST por colorante.

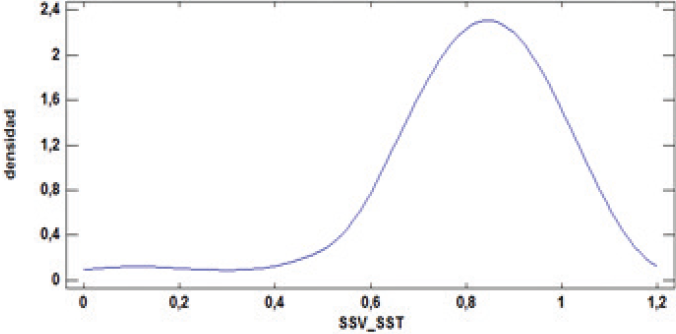

La tendencia general de la relación SSV/ SST (Figura 7), indica que parte de los datos analizados se ubicaron por debajo del valor de la mediana, aunque es un sesgo poco significativo. El promedio general de la relación SSV/SST fue 0,802, indicando con esto que aproximadamente el 80% de los sólidos presentes en el reactor SBR son de naturaleza orgánica, o sea que es un lodo con una alta concentración de microorganismos, hecho que favorece la depuración del agua del afluente.

Figura 7. Distribución general de SSV/SST.

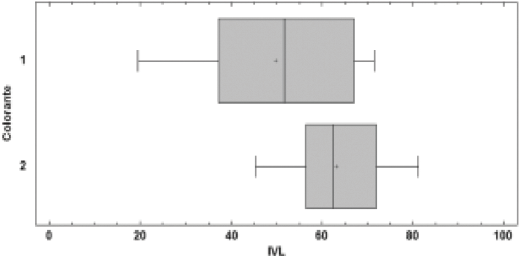

Dados los resultados obtenidos para los ensayos de sedimentabilidad empleando como indicador el IVL (Figura 8), el valor promedio para el colorante C1 fue 49,792 (ml/g) y para el colorante C2 fue 63,233 (ml/g), indicando para ambos una buena sedimentabilidad debido a que los valores fueron menores a 100 ml/g [²⁷], estos resultados son importantes, ya que la sedimentabilidad del lodo mejora la clarificación del efluente y por lo tanto, la eficiencia final del sistema. Estudios realizados por Sathian et al. [²⁴], encontraron valores de IVL en el rango de 90 – 103 ml/g para un reactor SBR empleado en la remoción de colorantes de una industria textil, lo que corrobora la buena sedimentabilidad que se logra obtener con este tipo de reactores.

Figura 8. Representación del IVL.

En cuanto al análisis estadístico (Tabla 3), el colorante C2 tuvo un comportamiento más homogéneo del IVL, al igual que los parámetros previamente analizados, donde la varianza (σ² ) de C2 fue 154,484, valor muy por debajo de la varianza de C1 (σ² = 377,113) y la desviación estándar (σ) fue 12,389 para C2 y 19,419 para C1, indicando que los microorganismos mantuvieron una sedimentabilidad más constante y mejor cuando operó con el colorante C2.

Tabla 3. Resumen estadístico para IVL para C1 y C2.

La Figura 9 permite observar el comportamiento general del parámetro IVL en el sistema SBR, con un sesgo poco significativo desplazado hacia la izquierda, lo que indica, que algunos datos se encuentran por debajo del valor de la mediana de 59,310. En general, como se demostró mediante el análisis estadístico, el IVL tuvo un comportamiento bastante homogéneo y óptimo para tratamientos de aguas residuales con este tipo de contaminantes.

Figura 9. Distribución general del IVL.

La presencia de ciertas especies de protozoos en los tratamientos de aguas residuales brinda información que permite identificar la efectividad de los procesos, consiguiendo de esta manera, monitorear y controlar eventuales dificultades que se presenten en el continuo proceso de funcionamiento. En el monitoreo llevado a cabo al reactor SBR, se identificaron un conjunto de organismos que comparados con la literatura permitieron afirmar que el sistema de tratamiento estaba logrando los objetivos propuestos. Los protozoos encontrados e identificados en el lodo se muestran en la Figura 10, donde la mayor abundancia para el reactor SBR operado con C1 fue de Ciliados fijos y Rotíferos (Figura 10a), mientras que para las condiciones de C2, abundaron principalmente los Ciliados libres (Figura 10b). En cuanto a los Rotíferos y Ciliados fijos encontrados con C1, estos protozoos son indicadores de buena sedimentabilidad, ya que ellos contribuyen a la remoción de las bacterias suspendidas o aquellas no floculadas, y ayudan a la formación del floc, permitiendo con esto que se logre una adecuada clarificación del efluente [²⁸]. Sin embargo, la presencia de ellos también es un indicador de baja concentración de materia orgánica disponible lo que da lugar a procesos de respiración endógena y una edad de lodos elevada, lo que conlleva a un exceso de microorganismos viejos, los cuales tienen poca actividad, esta situación se vio reflejada en las remociones encontradas en C1, las cuales a pesar de ser elevadas comparadas con otros estudios, fueron menores comparadas con el colorante C2. En cuando a los Ciliados libres, estos protozoos son controladores de las bacterias filamentosas, las cuales pueden causar problemas de sedimentabilidad, esto explica los óptimos valores de IVL encontrados en C2, además, estos ciliados son indicadores de la existencia de una buena oxigenación en el reactor [²⁸] y un buen balance de materia orgánica, lo que mejora la eficiencia de los reactores. Los Ciliados libres son considerados la condición más óptima de un proceso de remoción aerobio.

Figura 10. Protozoos encontrados con mayor abundancia en la biomasa del reactor SBR. a) Ciliado fijo y Rotífero con C1. b) Ciliado libre con C2.
