Introducción

La observación astronómica a través de los siglos permitió al ser humano comprender la complejidad del universo y determinar la posición que ocupa el planeta Tierra en el cosmos. No obstante, esta importante actividad ha perdido espacios en la enseñanza de la astronomía y entre los aficionados a dicha ciencia y se ha limitado a una actividad al alcance únicamente de los profesionales dedicados a la astrofísica en observatorios especializados. Según la Declaración sobre la defensa del cielo nocturno y el derecho a la luz de las estrellas (2007), ello se debe, en parte, a que la calidad del cielo nocturno y, por lo tanto, el acceso a la luz de las estrellas, se está deteriorando en muchas zonas debido a la contaminación lumínica.

^{Gómez, et al. (2010)} definen la contaminación lumínica como "La introducción, directa o indirectamente de luz artificial en el medio ambiente, cuyos efectos a escala mundial acarrean impactos medioambientales, energéticos, daño a los ecosistemas y degradación del cielo nocturno". Sin embargo, a pesar de estas alteraciones, la contaminación lumínica no se encuentra incluida en las normativas del ambiente en la mayoría de los países. Tal como lo señala ^{Rodríguez (2009)}, "Los peligros de la contaminación lumínica no han sido alertados casi en ningún país, aunque astrónomos y ecologistas llevan advirtiendo sobre sus consecuencias desde los años '70".

El resultado es que las emisiones de luz artificial aumentan progresivamente en los países latinoamericanos, con excepción de Chile. En otros países como Venezuela, no hay una ley cuyo objetivo sea controlar este tipo de contaminación a nivel nacional, por consiguiente, según ^{Della (2009)}, las ciudades de Venezuela están perdiendo la visibilidad de las estrellas lenta pero constantemente, ya que las lámparas convencionales emiten más del 30 % del flujo luminoso directamente al cielo nocturno.

Específicamente en el estado Trujillo, la imagen satelital nocturna capturada por el satélite SUOMI (NPP) (Figura 1) muestra espacialmente las áreas que emiten luz artificial debido al alumbrado público. Frente a este problema, en el presente estudio localicé áreas para la observación astronómica a través del procesamiento digital de imágenes nocturnas en Python.

Figura 1 Localización relativa del área de estudio. El estado Trujillo (Venezuela) se localiza entre los paralelos 9º y 10º de latitud Norte y entre los meridianos 71º y 70º de longitud Oeste. Imagen satelital capturada por el satélite Suomi (NPP). Fuente: ^{NASA Worldview. (2019)}, imágenes de la aplicación Worldview de la NASA (https://worldview.earthdata.nasa.gov) del Sistema de Datos e Información del Sistema de Observación de la Tierra de la NASA (EOSDIS)

Se seleccionó específicamente el estado Trujillo (Venezuela) como área de estudio (Figura 1 ) por las siguientes razones: primero, es necesario que los estudiantes de las carreras de Física Matemática y Educación con mención de Geografía y Ciencias de La Tierra del Núcleo Universitario "Rafael Rangel" (NURR) de la Universidad de Los Andes en este estado realicen observaciones astronómicas como parte de su formación académica; segundo, en el NURR se adelanta un proyecto destinado a la divulgación de la astronomía en el cual participan estudiantes del nivel medio en actividades observacionales, y, por último, hay un creciente grupo de aficionados a la astronomía en el área de estudio que requieren espacios propicios para desarrollar actividades de observación nocturna.

En consecuencia, era esencial un estudio local que permitiera orientar sobre las áreas idóneas para la observación de los objetos celestes, ya que, solo se había hecho un estudio en 1960 para ubicar el Observatorio Astronómico Nacional (OAN) de Llano del Hato, estado Mérida, cuya comisión fue presidida por el físico y matemático Francisco J. Duarte (^{Stock, 1981}) y que, por orden presidencial, Decreto 1.658, permitió la ejecución en 1991 del "Plan de ordenamiento y reglamento de uso del área de protección de la obra pública Observatorio Astronómico Nacional de Llano del Hato" (^{Patiño, 2015}). En dicho documento se establece un conjunto de normas para controlar la contaminación lumínica, pero no se ha hecho en Venezuela un estudio de esta naturaleza, de ahí la relevancia de proporcionar una herramienta para encontrar las áreas con cielos oscuros en el estado Trujillo (Venezuela).

Según el ^{Instituto Nacional de Estadística (INE) (2013)}, el estado Trujillo tiene una superficie de 7.400 Km² y se localiza geográficamente entre los paralelos 9° y 10° de latitud Norte, y entre los meridianos 71° y 70° de longitud Oeste. Ubicado en el occidente de Venezuela, limita al norte con los estados Zulia y Lara, al sur con Mérida y Barinas, al este con Portuguesa y Lara y al oeste con Zulia y Mérida. Su capital es la ciudad de Trujillo y su relieve es muy accidentado, ya que el 69 % de su superficie está constituido por espacios montañosos y reducidos valles intramontanos, el 17 % corresponde a la transición entre relieves accidentados y áreas bajas circundantes y un 14 % está representado por una extensa área plana.

La cordillera de Trujillo y la prolongación de la Sierra del Norte dan origen a dos valles: el valle alto del río Motatán y el valle del río Momboy, ambos separados por una fila con alturas superiores a los 2.000 m s.n.m., en tanto que en un profundo surco en dirección suroeste-noreste se ubica el valle del río Boconó, dominado por alturas superiores a los 3.000 m s.n.m. (^{INE, 2013}). En cuanto a la actividad económica, Trujillo es un estado eminentemente agrícola, aunque también ganadero y, debido a sus paisajes, tiene un importante desarrollo turístico.

Imagen satelital nocturna del estado Trujillo capturada por el satélite SUOMI (NPP)

El satélite Suomi (NPP) de la Asociación Nacional de Órbita Polar (National Polar-orbiting Partnership - NPP) fue lanzado y colocado en órbita heliosincrónica a 824 kilómetros (512 millas) sobre la superficie terrestre por la NASA (National Aeronautics and Space Administration), la NOAA (National Oceanic and Atmospheric Administration), y el Departamento de Defensa de los Estados Unidos el 28 de octubre del 2011. La imagen nocturna de la Tierra con mayor resolución capturada por el SUOMI (NPP) fue difundida en el 2012 en una conferencia de prensa organizada en la ciudad de San Francisco (Estados Unidos). Según ^{Carlowicz (2012)}, los investigadores que lideran el grupo de observación de la Tierra en el Centro Nacional de Datos Geofísicos, lograron la imagen nocturna, gracias a que el satélite Suomi (NPP) realiza un barrido de polo a polo observando el planeta en franjas verticales aproximadamente a la 1:30 a.m. y a la 1:30 p.m. hora local. Cabe destacar, que el Suomi (NPP) tiene un espectrorradiómetro VIIRS (Visible Infrared Imaging Radiometer Suite) que detecta fotones de luz en 22 bandas de longitud de onda diferentes y las recoge de manera similar al dispositivo acoplado a la carga de una cámara digital. A diferencia de una cámara de película, que captura una fotografía en una exposición, el VIIRS produce una imagen escaneando repetidamente un lugar específico en millones de pixeles, cada uno de los cuales representa aproximadamente 742 metros (0,46 millas) de ancho. Pero el Suomi (NPP) va un paso más allá, porque sobre la marcha ejecuta un modo de ganancia baja, media o alta para garantizar que no se sature ningún pixel y pueda representarse con precisión la cantidad de luz emitida. Por otro lado, todas las mediciones del VIIRS están completamente calibradas, lo que proporciona a los científicos la precisión requerida para diversos estudios.

Con este avanzado instrumento se pudo capturar la imagen nocturna del estado Trujillo (Venezuela) con una resolución y precisión sin precedentes (Figura 1). Es importante aclarar que las imágenes satelitales nocturnas muestran la distribución geográfica de las fuentes de luz artificial en la superficie de la Tierra y no sus efectos en la atmósfera (^{Cinzano, et al., 2001}). Es decir, muestra la concentración de luminarias en los centros urbanos, mas no la dispersión de la luz en la atmósfera.

No obstante, según el experto en teledetección del programa de la Estación Espacial Internacional Stefanov (2012), estas imágenes son útiles porque permiten a los científicos hacer un seguimiento del crecimiento urbano y suburbano, mapear las zonas urbanas y compararlas con las rurales, y estudiar las islas de calor, entre otras aplicaciones. Además, la luz artificial de las ciudades sirve a los planificadores y los grupos ecologistas en la selección de sitios para observatorios astronómicos y en la supervisión del desarrollo humano en los parques y refugios de vida silvestre (^{Carlowicz, 2012}).

Materiales y métodos

La localización de las áreas para la observación astronómica se efectúa mediante el procesamiento digital de imágenes (PDI) entendido como el conjunto de técnicas y procesos para descubrir o hacer resaltar la información contenida en una imagen usando como herramienta una computadora. Su objetivo es procesar digitalmente las señales en dos o tres dimensiones (^{Domínguez, 1996}) reduciendo el ruido en la imagen nocturna, paso indispensable para clasificar la intensidad de la iluminación y determinar las áreas para la observación astronómica.

Para materializar el PDI se establecieron tres etapas: primero se hizo un proceso previo para 'binarizar' la imagen, es decir, pasar la imagen de color RGB a escala de grises; segundo, se procesó la imagen mediante la librería Photutils de Python para determinar las fuentes con menor y mayor intensidad de iluminación y localizar así las áreas para la observación astronómica en la imagen resultante de la convolución discreta, y tercero, se aplicó la convolución discreta y se localizaron las áreas para la observación astronómica.

Convolución discreta

La convolución discreta "es la base de algunos procesamientos comunes, como el filtrado de imágenes; aquí el valor del píxel de salida se calcula mediante la suma ponderada de los píxeles vecinos." (^{Esqueda & Palafox, 2005}) y su finalidad más importante es reducir el ruido representado por "todos aquellos píxeles cuyo nivel de intensidad es muy diferente al de sus vecinos y cuyo origen puede estar tanto en el proceso de adquisición de la imagen como en el de transmisión o inclusive, durante la reproducción." (^{Álvarez, et al., 2010}). Según ^{González & Woods (2002)}, este proceso se explica matemáticamente con la ecuación (1).

gx,y=hx,y*fx,y=1MN∑m=0M-1∑n=0N-1fm,nhx-m,y-n(1)

donde h(x,y) son coordenadas espaciales planas del pixel, x es la dirección horizontal de la columna, y es la dirección vertical de la fila, y h es una máscara de convolución que elimina el contenido de alta frecuencia en la imagen, como el ruido y los bordes. Se aclara que "en el caso de las imágenes, los bordes y demás cambios bruscos de los niveles de gris están relacionados con las componentes de alta frecuencia, mientras que los factores de iluminación y color tienen que ver con las frecuencias bajas" (^{Forero & Arias, 2001}). Por otro lado, el * denota convolución, f(x,y) es la imagen original y M y N representan las dimensiones de la vecindad involucrada en el procesamiento.

Así, la convolución discreta se traduce en la sumatoria de la multiplicación de todos los pixeles de la imagen con el correspondiente valor del coeficiente de h para obtener una imagen cuya salida es definida por g(x,y) (^{Giral, et al., 2014}), y para procesar la imagen nocturna se definen h 5x5 elementos. Para entender el mecanismo de la convolución discreta ^{Esqueda & Palafox (2005)} explican lo siguiente:

Paso 1. Ingreso de la imagen en escala de grises y selección de la máscara de convolución (Figura 2).

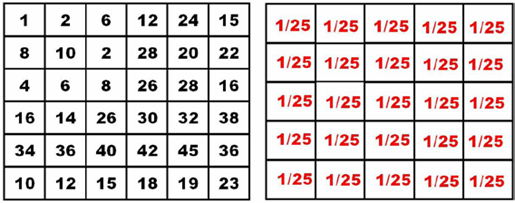

Figura 2 Matriz de imagen hipotética y máscara de convolución h 5x5 (1/25), lo que significa que tiene cinco columnas y cinco filas (5x5=25). Fuente: elaboración propia.

Paso 2. Rotación de 180° la máscara de convolución; aquí no se percibe la rotación porque todos los números son iguales (Figura 2).

Paso 3. Para calcular el valor de cada pixel (señal de salida), se sobrepone la máscara de tal forma que quede sobre el elemento de interés (Figura 3).

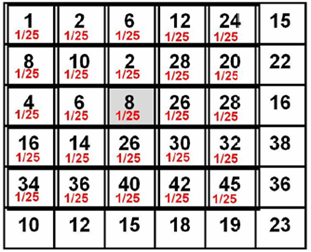

Figura 3 El pixel seleccionado para calcular la señal de salida es el sombreado en color gris. Fuente: elaboración propia

Paso 4. Se multiplica cada peso (valor) de la máscara rotada por el pixel de la imagen que se encuentra "bajo" la máscara.

Paso 5. Se suman los productos individuales que se encontraron en el paso 4 para determinar el valor del pixel de salida (color gris) y el del pixel procesado:

1x1/25+ 2x1/25 + 24x1/25 +8x1/25.... + 45x1/25 = 20

Este sería el nuevo valor del pixel después de la convolución discreta y así sucesivamente se procesa toda la imagen. Para efectos del procesamiento de la imagen nocturna, la máscara implementada es h 5x5 y la librería de Python que realiza la convolución discreta es la OpenCV, desarrollada por Intel® Corporation en junio de 2000 en conjunto con un grupo de reconocidos investigadores (^{Gutiérrez, et al., 2013}). Esta biblioteca se utiliza en el procesamiento de imágenes porque proporciona un entorno de trabajo que facilita la manipulación de matrices, funciones que se utilizan en el procesamiento de la imagen nocturna, ya que se debe ejecutar la manipulación de las matrices tanto de la imagen como de la máscara h 5x5.

Resultados y discusión

Terminada la primera etapa de procesamiento previo para binarizar la imagen, es decir, pasarla de color RGB a escala de grises con el objetivo de localizar las áreas para la observación astronómica en la zona de estudio, se ejecutó la segunda etapa destinada al procesamiento de la imagen nocturna mediante la librería Photutils para determinar las fuentes con menor y mayor intensidad de iluminación en la imagen nocturna ya binarizada.

Entre las modificaciones realizadas al algoritmo propuesto por la librería de Photutils, con el fin de adaptarlo al análisis de la imagen nocturna, se aplicaron las siguientes: cambios en la orientación de la imagen, pues el algoritmo original hace el procesamiento de una imagen enrevesada que, para efecto del procesamiento de imágenes con objetos celestes, no tendría problema dada la naturaleza del cielo nocturno, pero para efecto de la superficie terrestre si supondría cambios significativos porque la imagen sale invertida y no coincide con los centros urbanos del estado. Además, se establecieron centroides abiertos para marcar las fuentes (en este caso las bombillas de las luminarias) con menor intensidad de iluminación y centroides cerrados para las fuentes con mayor intensidad de iluminación, con lo que se obtuvo el resultado observado en la figura 4.

Figura 4 Se observan en el estado Trujillo (Venezuela) las fuentes con menor intensidad de iluminación indicadas por centroides abiertos y las fuentes con mayor intensidad, por centroides cerrados.

Como resultado de la etapa 3 se aplicó la convolución discreta y se localizaron las áreas para la observación astronómica ingresando la imagen binarizada a Python con el propósito de hacer el procesamiento (convolución discreta) mediante la ejecución de OpenCV en la imagen nocturna. El resultado obtenido se aprecia en la figura 5. Además, se hizo un acercamiento a las imágenes de entrada (Figuta 5A) y de salida (Figura 5B) (convolución discreta).

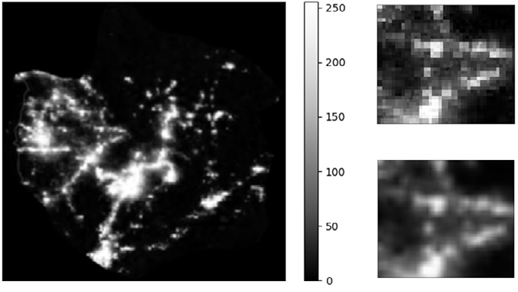

Figura 5 En F5 se observa el resultado de la convolución discreta en la imagen nocturna del estado Trujillo (Venezuela. Es apreciable un aumento considerable en la calidad visual (reducción del ruido) en la F5B, pues con el acercamiento de la imagen, los pixeles son más homogéneos con respecto a los de la imagen de entrada F5A (imagen binarizada).

La mejora de la imagen nocturna se logra mediante la máscara h 5x5, la cual se mueve por toda la matriz de la imagen calculando el valor de cada pixel a partir de los pixeles vecinos y reduciendo los patrones de ruido que impiden detectar cambios significativos entre pixeles y clasificar la intensidad de la iluminación. Generada la convolución en Python, se construye el histograma de la imagen resultante (Figura 6,tabla 1) para luego clasificar las áreas según la intensidad de iluminación.

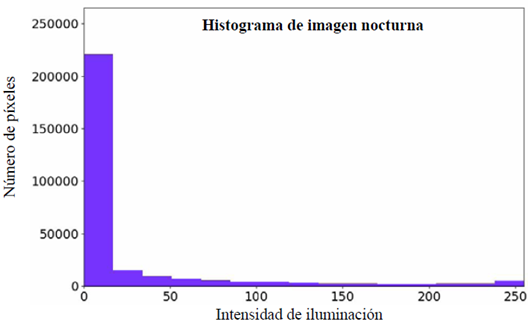

Figura 6 Distribución de los distintos tonos. En el eje vertical está la cantidad de pixeles en la imagen nocturna (265.194), y en el eje horizontal, los valores de luminosidad con los tonos negros a la izquierda del eje horizontal y los blancos al lado derecho. Aquí los tonos oscuros superan a los claros. Con base en este histograma se clasifican los píxeles según la intensidad de la iluminación (Tabla 1).

Para finalizar las etapas del procesamiento de la imagen satelital nocturna en Python, se localizaron las áreas con cielos oscuros (menor concentración de luminarias) (Figura 7). Asimismo, se definieron los límites del área de estudio perteneciente al estado Trujillo. La imagen muestra el resultado de la convolución discreta en 3D.

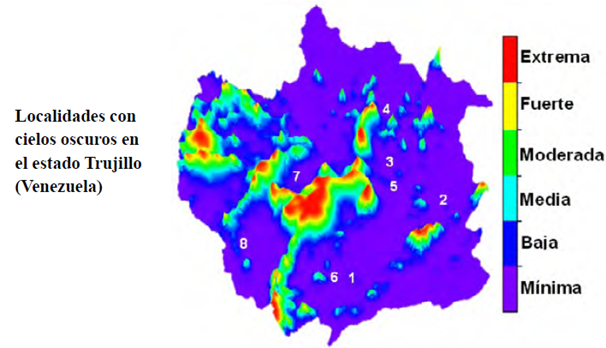

Figura 7 El color rojo en la imagen corresponde a las áreas con mayor concentración de luminarias, así que los observadores deben desplazarse hasta las áreas donde esta es mínima. Estas áreas se localizaron utilizando los resultados del procesamiento realizado con el algoritmo de Photutils.

En la tabla 2 se presentan las localidades con cielos oscuros, así como el número de habitantes según el censo nacional de población y vivienda (2011).

En la tabla 2 se ve que las áreas seleccionadas para la observación astronómica están pobladas. Aunque la imagen nocturna permite ubicar las fuentes de luz instaladas por los humanos para alumbrar avenidas, el perímetro de fábricas y otros espacios, el número de habitantes no condiciona el número de luminarias, es decir, no existe una normativa que estipule la cantidad de luminarias por número de habitantes. Esto resulta relevante en el estudio por la posibilidad de encontrar cielos oscuros en zonas pobladas.

Un ejemplo particular de esto es el caso del Observatorio Astronómico Nacional, localizado en el estado Mérida, parroquia La Toma, que según el Censo nacional de población y vivienda (2011) tiene una población de 2.208 habitantes, pero es un sitio adecuado para la observación astronómica. En otras palabras, las observaciones astronómicas son viables en zonas pobladas siempre que la concentración y disposición de las luminarias permitan conservar la calidad del cielo nocturno.

Los resultados obtenidos con los métodos utilizados en el estudio evidencian la contaminación lumínica como un problema real. No obstante, cabe señalar que el procesamiento de las imágenes nocturnas tiene limitaciones porque solo se puede determinar la distribución de las luminarias más no la dispersión de la luz en la atmósfera, lo que sí se observa en el mapa lumínico modelado por ^{Cinzano, et al. (2001)}. A pesar de esta limitación, el procesamiento empleado constituye una herramienta valorativa para generar conciencia entre los aficionados y profesionales de la astronomía sobre el problema de la contaminación lumínica en países latinoamericanos.

Conclusiones

En este estudio se comprobó que el procesamiento digital de la imagen satelital nocturna con el lenguaje de programación Python constituye una herramienta para determinar las áreas con menor y mayor concentración de luminarias. Por otro lado, se logró realizar la convolución discreta, con el fin de reducir el ruido en la imagen y clasificar así los niveles de intensidad luminosa, así como ubicar las localidades con cielos oscuros en el estado Trujillo (Venezuela).

Se concluyó que en las siguientes localidades existe la mayor concentración de luminarias (cielos degradados): Trujillo, Pampanito, San Rafael de Carvajal, Valera, Sabana grande El Dividive, La ceiba, Candelaria, Monay, Boconó, La Mesa de Esnujaque, La platera y Campo Elías.

El algoritmo de Photutils y la convolución discreta pueden implementarse en futuros proyectos de instalación de observatorios, ya que se podrán determinar las áreas con menor y mayor concentración de luminarias, lo que es importante, pues antes de contar con las imágenes nocturnas era necesario invertir recursos humanos y económicos en expediciones que recorrieran la superficie terrestre en busca de cielos oscuros. Con el procesamiento de imágenes hoy es posible ubicar a distancia las áreas idóneas para la observación y determinar con precisión las posibles localidades que se visitarán para hacer los estudios requeridos en el momento de instalar observatorios especializados en astrofísica.

Por último, la contaminación lumínica en el estado Trujillo (Venezuela) se debe principalmente a que, por su disposición, las luminarias alumbran el cielo y no la superficie terrestre, lo que degrada el cielo nocturno, y constituye un derroche energético y una intrusión en hábitats naturales, entre otros. Por ello, es necesario continuar haciendo este tipo de estudios para alertar sobre las consecuencias de la contaminación lumínica y proponer normas orientadas a la preservación del cielo nocturno.
